Präzision. Leistung. Langlebigkeit.
PLATE TECHNOLOGY
Für härteste Einsätze gemacht

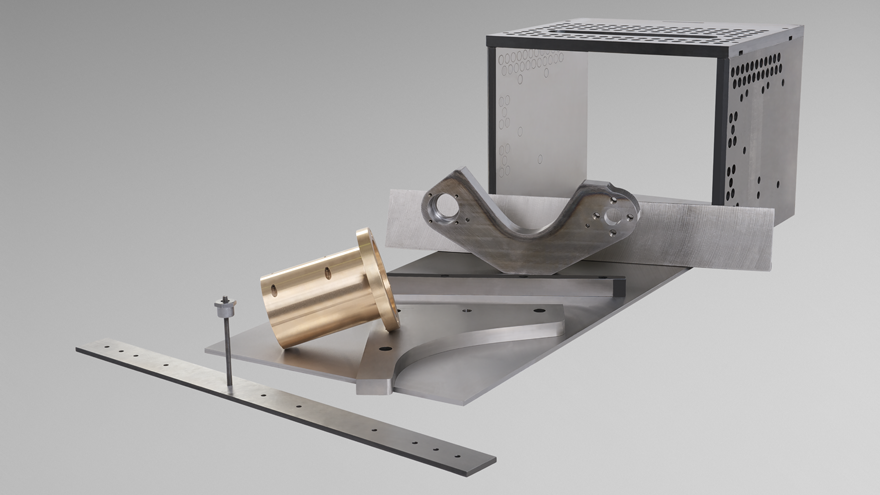

Verschleißteile für Gießereimaschinen
C.A.PICARD® hat eine lange Tradition in der Entwicklung und Produktion von industriellen Verschleißteilen für hoch abrasive und korrosive Beanspruchungen.
Denn dort sind die Anforderungen insbesondere in kastenlosen Gießereiformanlagen als Formkammerplatten und maßgenaue Ersatzteile sehr hoch.
Mit hochlegierten Werkstoffen und einer optimal abgestimmten Wärmebehandlung halten unsere Produkte höchsten Ansprüchen stand. Sie sind ideal für den rauen Einsatz in einer Gießerei. Die geforderten Maßgenauigkeiten erreichen wir durch hochpräzise Richt- und Schleifoperationen für Passgenauigkeit und Oberflächengüte.
Präzisions-Formanlagen benötigen Auskleidungen, Schäfte, Zylinder, Buchsen und verschleißfeste Ersatzteile, um den extremen Qualitätsanforderungen an moderne Gussteile zu genügen.
Kammer und Bodenplatten
Kammerplatten
Produkteigenschaften & Leistungsmerkmale
- Einsatzhärtung von 62+HRC für hohe abrasive Verschleißbeständigkeit
- Präzisionsgeschliffene Oberflächen und engste Maßtoleranzen
- Speziell entwickelte Düsen bewirken optimale Entlüftung bei langer Einsatzdauer
- Sprühadapter und Vorrichtungen für alle „In-Kammer“ Sprühsysteme lieferbar
Bodenplatten
Produkteigenschaften & Leistungsmerkmale
- Einsatzhärtung und optionale Hartverchromung (76HRC) gegen abrasiven und korrosiven Verschleiß
- Höchstgenaue Maßtoleranzen für Planheit, Parallelität und Oberflächengüte

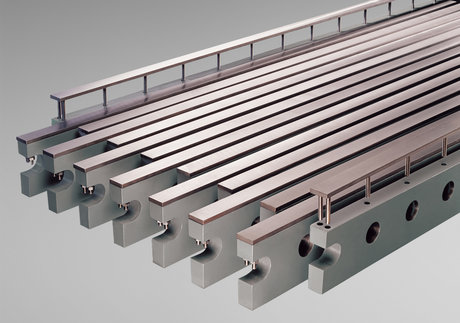

AMC / PMC Verschleißteile
Produkteigenschaften & Leistungsmerkmale
- C.A.PICARD®’s erfolgreiches Verschleißleistenprogramm für alle PMC-Systeme
- Verringerung des Anbackens von Gussperlen – diese sind leicht und ohne Schleifaufwand zu entfernen
- Die Leisten schützen den teuren Träger und verbessern die Formenqualität durch gleichmäßigere Oberflächen
- Einfache Montage sowie Auswechseln einzelner Elemente
- Spezielles Trägermaterial verringert erheblich Planheitsverzüge bei thermischem Einfluss
Verschleißleisten
Produkteigenschaften & Leistungsmerkmale
- Unser Verschleißleistenprogramm verbessert die Formenführung und reduziert Instandhaltungskosten durch Schutz der Kühlstrecke
- Erhältlich in Breiten bis 115 mm und Stärken bis 25 mm für alle technischen Anforderungen von AMC und PMC
- Der hochwertige Chromstahl ist korrosionsbeständig und verhindert Sandverklebungen und aufwendige Reinigungsarbeiten
- Selbstzentrierende Befestigungselemente
Klemmschienensystem Standard
Produkteigenschaften & Leistungsmerkmale
- Unsere Standard-Klemmschienen aus hochqualitativem Gusseisen
- Alle Produkte sind präzisionsbearbeitet und spannungsfrei

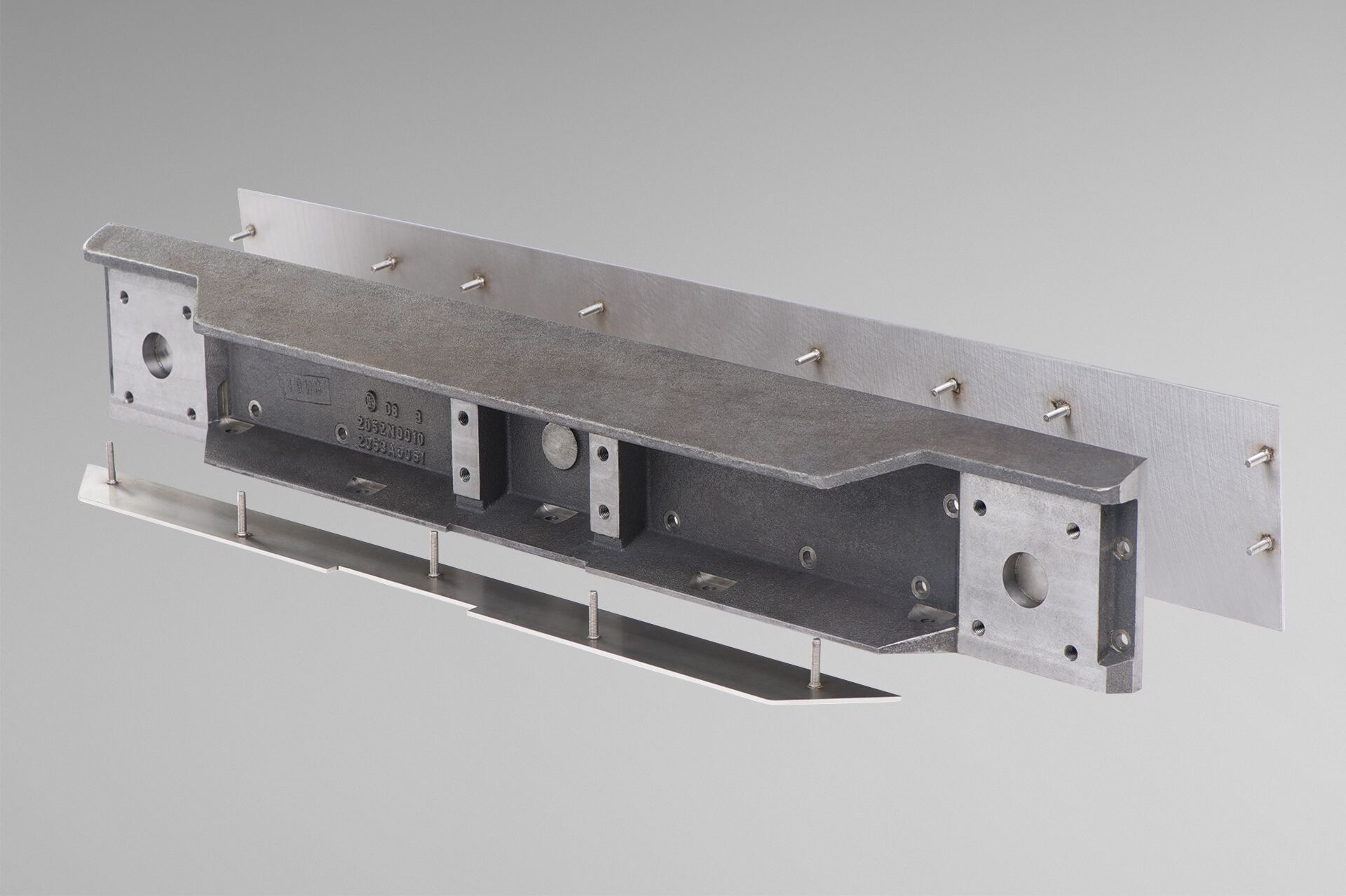

X-Clamps
Produkteigenschaften & Leistungsmerkmale
- „X-Clamps“ – eine konsequente Entwicklung des Hauses C.A.PICARD® gegen Korrosion und Abrasion
- Verschleißbleche aus rostfreiem Chromstahl verhindern Sandanbackungen und aufwendige Reinigungsarbeiten
- Austauschbare Bleche an der Ballen- und Rollenseite bieten optimalen Schutz und längere Standzeiten
- Einsetzbar ohne Nachjustierung gegenüber den Standardsystemen
AMC Shop
Produkteigenschaften & Leistungsmerkmale
- Wir führen alle üblichen AMC-Ersatzteile wie Rollen, Übergangsplatten, Schienenlaschen sowie hydraulische und pneumatische Komponenten in unserem Verkaufsprogramm.
Führungssäulen- und buchsen, Schäfte und Zylinder
Führungssäulen – Standard, gehärtet, Hülsen
Produkteigenschaften & Leistungsmerkmale
- Die optionale Induktions-Kernhärtung von 60+ HRC bietet verbesserten Schutz gegen Schlagbeanspruchung und lokale Auswaschungen
- Sonderausführungen mit „Doppelverchromung“ 40 µm
- Schnellspannmuttern für schnellen Austausch
Führungsbuchsen – 1- oder 2-teilig
Produkteigenschaften & Leistungsmerkmale
- Spezialausführung der Standard-Führungsbuchse (1-teilig)
- Die geteilte Ausführung (inkl. geteiltem Abstreifer und Haltering) ermöglicht den Buchsenwechsel ohne aufwendiges Entfernen der Führungssäulen
- Verschleißbeständiger, einsatzzweckgebundener Bronzewerkstoff für höchste Ansprüche
Schäfte und Zylinder
Produkteigenschaften & Leistungsmerkmale
- Presszylinder, Akkumulator, Kerneinlegerwellen – das komplette Programm für alle Formanlagen
- Höchste Qualitäten und Lebensdauer durch Chromstärken bis 100 µm
- Alle Produkte sind als induktivgehärtete Ausführung erhältlich
- Unser Austauschprogramm und unsere Reparaturüberholungen reduzieren Kosten und Lagerhaltung
Sonstige Ersatzteile
Kurven
Produkteigenschaften & Leistungsmerkmale
- Das „perfekte Paar“ für gleichmäßige Bewegungsabläufe der Schwingplatten
- Einsatzgehärtet auf 62+ HRC und passgenau bearbeitet
- Erhältlich für alle Disamatic®-Modelle
- Spezielle Profile zur Verbesserung der Maschinenleistung und Lebensdauer (auf Anfrage)

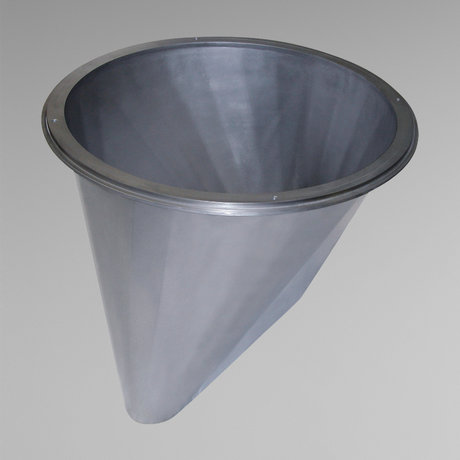

Sandtrichter
Produkteigenschaften & Leistungsmerkmale
- Solide 5 mm Schweißkonstruktion aus rostfreiem Spezialstahl
- Erstklassiger Schutz gegen Abrasion, Korrosion und Sandbrückenbildung
- Zusätzliche Hartverchromung und Verstärkung des Trichterauslaufes ermöglicht erhebliche Standzeitverbesserungen
Dome
Produkteigenschaften & Leistungsmerkmale
- „Ni-hard“-Ausführung ermöglicht erhebliche Standzeitverbesserungen speziell unter extremen Bedingungen
- Zusätzlich im Programm: Dichtungen und Ringe

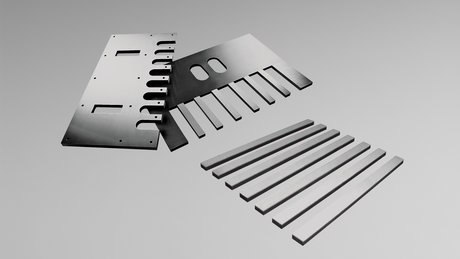

Fingerplatten
Produkteigenschaften & Leistungsmerkmale
- „PICARD-Qualität“ in Maßhaltigkeit und Oberflächenfinish für alle 2032, 2070 und 2130 PMC Strecken
- Optional Hartverchromung oder keramische Beschichtungen bei extremen Verschleißbelastungen

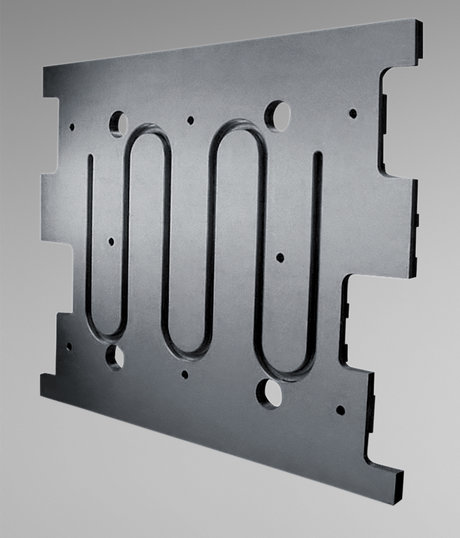

Heizplatten
Produkteigenschaften & Leistungsmerkmale
- Erstklassige „PICARD-Qualität“ für Planheit, Parallelität und Oberflächenansprüche
- Verschiedene Materialqualitäten bieten besten Schutz für jede individuelle Beanspruchung
- Optional als hartverchromte Ausführung gegen Kontaktkorrosion
Modellplattenschlösser
Produkteigenschaften & Leistungsmerkmale
- Als vormontierte Kompletteinheit oder einzeln
- Gehärteter auswechselbarer Verschleißschuh für alle Disamatic®-Modelle
- Erhältlich für Pressplatte, Schwingplatte und Kerneinleger
